液浸タンク前処理システムが付いているアルミニウム粉のコーティングの生産ライン

液浸タンク前処理システムが付いているアルミニウム粉のコーティングの生産ライン

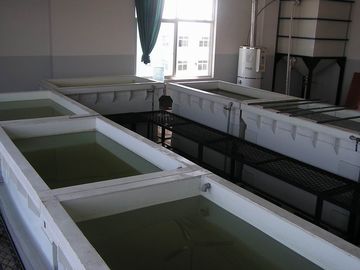

    • Aluminum Powder Coating Production Line With Immersion Tank Pretreatment System

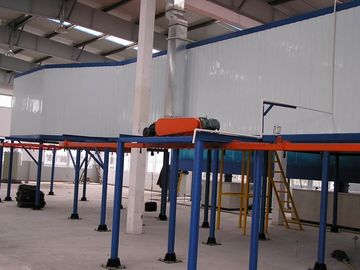

    • Aluminum Powder Coating Production Line With Immersion Tank Pretreatment System
  • Aluminum Powder Coating Production Line With Immersion Tank Pretreatment System

    商品の詳細:

    起源の場所: 中国
    証明: CE

    お支払配送条件:

    最小注文数量: 1pcs
    パッケージの詳細: 木製のケース
    受渡し時間: 4-6週間
    支払条件: T/T
    供給の能力: 1pcs/month
    今すぐお問い合わせ
    詳細製品概要



    液浸タンク前処理システムが付いているアルミニウム粉のコーティングの生産ライン





    速い細部:



    1. 映像は湿気の乾燥オーブンを、前処理ですすくいタイプ、このラインのコンベヤ・システムです制御されるリズム示します。

    2. このコーティングの生産ラインの前処理はすくいタイプ、コンベヤ・システムです制御されるリズムです。 粉液浸のコンベヤーの鎖、空気のドアおよび行為は PLC によって制御されます



    液浸タンク前処理システムが付いているアルミニウム粉のコーティングの生産ライン



    設計パラメータ





    いいえ。



    項目



    設計基礎

    1

    工作物



    アルミニウム

    2



    材料の最高の厚さ

    ≤1.2mm

    3



    前処理方法



    液浸の前処理

    4



    粉の噴霧方法



    自動 + マニュアル

    5



    一貫作業で掛かる工作物の最高のサイズ

               L×W×H=6800×200×1900 (mm)

    6



    仕事の部分の最高重量



    ≤70Kg/hanger (を含む釣り合い梁)

    7



    掛かる方法



    二重ポイント掛かること

    8



    一貫作業の懸濁液のコンベヤーの鎖



    QXG-200 モデル、掛かる重量最高 35kg

    9



    一貫作業のはさみのフィルム ピッチ



    7200mm/2pieces

    10



    一貫作業のプロセス速度の計算



    処理速度: 0.8m/min

    11



    生産ライン速度範囲

    調節される 0~1.5m/min

    12



    粉の治癒温度



    180~200℃ (液体ガスの直接暖房)

    13



    粉のコーティングの時間



    16min-20min (空気カーテン セクションにを除いて)

    14



    トンネルの治癒の暖房もと



    液体ガスの直接暖房

    15



    脱水のオーブン:



    ≤110℃ (液体ガスの直接暖房)








    湿気の乾燥オーブン



    出現のサイズ: (L) 7600mm× (W) 2200mm× (H) 1850mm



    材料: 外板、δ=1.0mm は波形の鋼鉄板を冷間圧延しました

    内部板、δの =1.0mm によって電流を通される板



    絶縁材 thicknessδ=100㎜、



    絶縁材: Rockwool;



    乾燥温度: ≤110℃ (アルミニウム)



    最も高い暖房: 110℃≤60min、

    燃焼ガスの機械モデル:  RIELLO FS20



    出力熱量: 200000 kcal/h、



    空気熱交換器の効率 90%、



    トンネルの治癒のプロセス パラメータそして材料表



    いいえ。



    名前



        データ

    1



    乾燥トンネルの外的なサイズ:



    21000mm× 940(1240) mm×3720mm

    2



    乾燥トンネル セクションの内部サイズ:



    (W) 700mm× (H) 3050mm (レイアウトを参照して下さい)

    3



    乾燥トンネルのモデル:



    ストレート型

    4



    絶縁された板の厚さ:

    側板: 150mm の屋根/敷板: 150mm

    5



    絶縁材の層の内部および外の版:



    内部板: δ0.8 によって電流を通される板、外板: δ0.8 色の上塗を施してある板

    6



    風の管の発送:



    δの 1.0mm 電流を通された板

    7



    自然な排気装置:



    2 部分

    8



    台の高さ:

    430mm

    9



    風方法の発送:



    側面を送るまで側面

    10



    有効な乾燥の長さ:



    約 18m (空気カーテン セクションの長さにを除いて)

    11



    ベーキング時間:



    16min-20min について

    12



    加熱時間(空の炉):



    40min について

    13



    暖房温度:



    調節可能な正常な temperature~200℃

    14



    サイクル時間:



    約 4 部分/分

    15



    200000 kcal ステンレス鋼の熱交換器



    1set

    16



    200000 kcl の熱交換箱:



    セット 1 (外の版: δ1.o mm の冷たい版、内部の版: δ1.o の mm によって電流を通される板)

    17



    上昇温暖気流の吸出し送風機:



    約 6#impeller 空気容積との 1set (4.0KW): 10000m3 /h

    18



    燃焼のガス エンジン:



    1 セット FS20 (kcal 200000)

    19



    空気カーテン機械:



    2sets



    液浸タンク前処理システムが付いているアルミニウム粉のコーティングの生産ライン



    粉スプレー部屋および粉部屋の分離部屋



    いいえ。

    名前

        データ

    1

    粉部屋の外法:

    6000mm×1400mm×3600mm (レイアウト参照して下さい) (1set を)

    2

    粉部屋の材料:

    sidetopbottom 板: δ1.5mm の冷たい板(表面の噴霧)

    3

    閉回路システム

    1set

    4

    自動静電気のスプレーヤー:

    6sets

    5

    手動スプレーヤー



    2sets

    6

    8 つの中心のリサイクル

     上部の装置を下げれば

    2 (熱い作るべき版および冷たい版)フィルターの高さ: 660mm

    7

    ファンを回復して下さい

    2sets (7.5Kw)空気容積: 10000m3 /set



    8



    耐圧防爆けい光ランプ;

    一方的の各々の 1 部分

    9



    分離部屋:



    7.5m×5.2m×4.0m の部屋ボディはアルミ合金フレームおよび 50㎜sandwich 板構造を採用します



    液浸タンク前処理システムが付いているアルミニウム粉のコーティングの生産ライン



    懸濁液のコンベヤ・システム:

    いいえ。

    名前

    指定

    1

    懸濁液のチェーン モデル:

    QXG-200

    2

    ピッチ:

    200mm

    3

    高く上がることの一点:

    ≤35Kg (を含む拡散機)

    4

    懸濁液の鎖の全長:

    82m


    液浸タンク前処理システムが付いているアルミニウム粉のコーティングの生産ライン
